北方交通ZDY3500L近水平定向钻机盛装下线

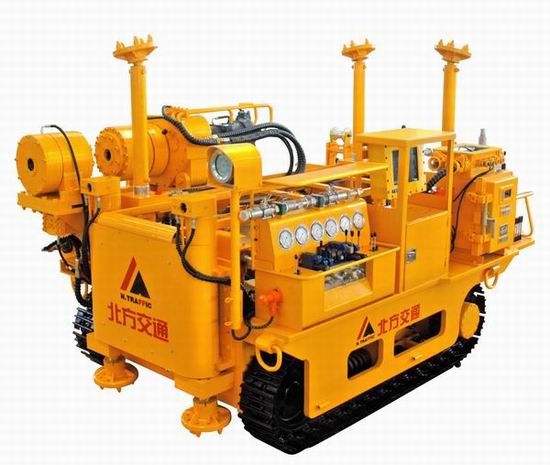

ZDY3500L近水平定向钻机

近日，由北方交通自主研发的ZDY3500L近水平定向钻机下线，并于8月8日盛装参加在太原举办的首届中国(山西)装备制造业博览会展示。该产品整机重量11.5t，外形尺寸3.97×2.36×2.144m，最大钻进深度1000m，适应煤岩坚固性系数f≤10。

这款ZDY3500L近水平定向钻机具有结构紧凑、操作灵活、机动性好等特点。测斜定位系统精确，对钻进轨迹的倾角、方位角、工具面角、温度等参数，可实时进行准确检测，并通过人机界面精确的显示钻进轨迹，确保实际钻进轨迹与设计相符。给进系统采用液压与链条结合传动，具有结构紧凑，动力传递平稳，进给行程加倍等特点，并且有效的提高了给进系统的使用寿命。前后夹持装置精密，利用强力弹簧和环形油缸来实现钻杆的夹紧和放松，具有松、紧速度快，精度高，同步性好，同轴度高且夹紧可靠等特点。该机的柔性钻杆具有通缆结构，结合定向钻进工况，采用特殊合金钢制造，并进行了特殊的热处理，具有强度高，韧性好，可实现复杂的定向钻进轨迹，并且钻杆采用特殊的联接螺纹，密封性好、入扣容易、不粘扣、强度高，可有效的减少断杆事故的发生。孔底动力稳定可靠，孔底螺杆马达采用国内和国际知名品牌，具有效率高、稳定性好、寿命长以及输出转速范围宽和扭矩大等特点。焊接机身强度高，采用计算机辅助设计并经过有限元分析进行结构优化。机身全部采用高强钢板制造，保证了机身在复杂工况下的强度和刚度要求。

该设备是适用于煤层的瓦斯抽排放钻孔、注排水钻孔、勘探钻孔及各种工程钻孔作业的一款高精度整体式近水平定向钻机。（文/朱博）
